概述

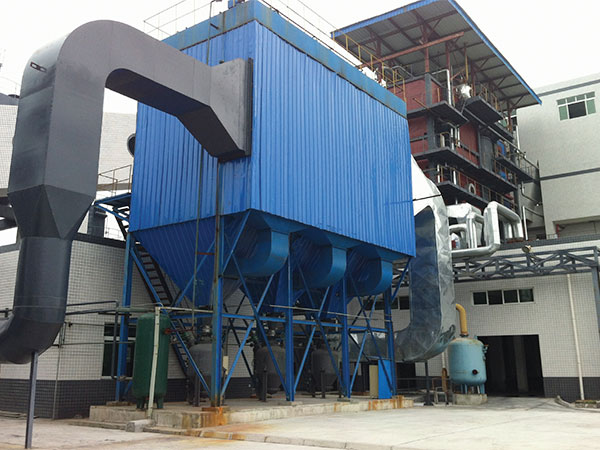

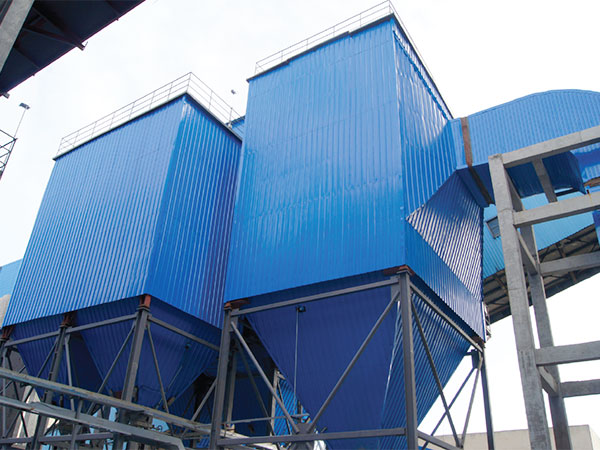

電袋復合除塵器是近幾年國內發展起來的一種除塵器。電袋復合除塵器由兩個單元組成，即電除 塵單元和袋除塵單元。一般情況下，電除塵單元布迓一個或兩個電場。這種電袋復合除塵器是前電后 袋，理論上結合了靜電除塵器和袋式除塵器各自的優點，利用一級電場荷電捕集大顆粒粉塵進而大幅 度降低煙氣進入濾袋倉室內的粉塵濃度，有效避免了大顆粒粉塵在慣性力作用下對濾袋的沖刷，有利 于濾袋使用壽命的延長。由于粉塵在電場作用下帶有同種電荷，濾袋外表面附著的粉塵相對松散，過 濾的透氣性非常好，同時済灰更為容易，因而可以有效降低設備運行阻力，節省設備的運行費用。
在相同的條件下與現有的除塵設備相比，電袋復合除塵器具有處理風里大、過濾風速低、清灰效 果好、除塵效率高、運行可靠、維護方便、延長濾袋使用壽命、節能、運行成本低、占地面積小等綜 合優點。廣泛應用于電力、冶金、建材、化工等行業的鍋爐煙氣除塵器物料回收、粉塵治理，尤其適 用于電站鍋爐配套靜電除塵器的改造工程。

工作原理

電袋復合除塵器屬于分級過濾設備，煙氣先通過前部靜電除塵器，煙氣中大部分粉塵通過電收塵 方式被收集下來，未被捕集到的小顆粒粉塵，再均勻的進入后部布袋除塵器，達到凈化的目的。此 設計方式充分結合了電除塵和袋除塵各自的優勢。
電袋除塵器充分發揮了電除塵器一電場除塵效率高的特點，利用電除塵器，先除去了煙氣的約 70%-80%的粉塵里，降低了進入布袋除塵醫的粉塵濃度和大顆粒里；后部布袋除塵器僅需收集剩下 的約20%左右的粉塵，減小了對后級布袋的沖刷。另外，通過電除塵區電場的荷電作用，使得進入 后級布袋除塵區的粉塵特性發生改變，成為荷電粉塵，在同性相斥的作用下，粉塵附若在濾袋上 的幾率相對減小，即便堆積也十分松散，對于降低設備阻力有很大的幫助，消灰也變得容易，對 于細微粒子的捕集效率有明顯的作用。

性能特點

●除塵機理：由于在電袋復合除塵器中，煙氣先通過電除塵E后再緩慢進入后級布袋除塵區，布 袋除塵區捕集的粉塵置僅有入Q的1/4.這樣濾袋的粉塵負荷里大大降低，消灰周期得以大幅度 延長；粉塵經過電除塵(E電離荷電，粉塵的荷電提高了粉塵在濾袋上的過濾特性，即濾袋的透 氣性能、清灰性能方面得到大大的改番。合理運用電除塵器和布袋除塵器各自的除塵優點，以 及兩者相結合產生的新功能，能充分克服電除塵和布袋除塵的除塵缺點。該技術是一種科學、 可靠、的技術，綜合了兩種除塵方式的優點。
●保證長期高效穩定運行：電袋H合除塵器的除塵效率不受煤種、煙氣特性、飛灰比電阻影響， 可以長期保持高效、穩定、可靠的運行，保證排放濃度低于20mg/Nm3。
●運行阻力低，濾袋清灰周期時間長，具有節能功效：電袋復合除塵器濾袋的粉塵負荷里小，再 加上粉塵荷電效應作用，因此濾袋形成的粉塵層對氣流的阻力小，易于消灰，比常規布袋除塵 器低500Pa以上的運行阻力，消灰周期是常規布袋除塵器的4-10倍，大大降低了設備的運行能 耗*
?濾袋使用壽命長：由于濾袋消灰周期大大延長，所以淸灰次數減少，且濾袋粉塵透氣性強、阻 力低，濾袋的強度負荷小，從而延長了濾袋的使用壽命6
●運行、維護費用低：電袋復合除塵器通過適堡減少濾袋數S、延長濾袋使用壽命、降低運行阻 力、延長清灰周期等途徑大大降低除塵器的運行、維護費用。

75t/h鍋爐K套電袋除塵器設備型號：DB64-3400

序號	名稱	單位	數量
1	鍋爐配套電袋除塵器數量	臺	1
2	入口煙氣處理量	m3/h	190000
3	入口煙氣溫度	℃	150
4	入口煙氣粉塵濃度	g/Nm3	≤38.5
5	出口煙氣粉塵濃度	mg/Nm3	≤10
6	設計除塵效率	%	>99.92
7	本體漏風率	%	≤2
8	本體阻力	Pa	≤1200

90t/h鍋爐配套電袋除塵器設備型號：DB54-3880

序號	名稱	單位	數量
1	鍋爐配套電袋除塵器數量	臺	1
2	入口煙氣處理量	m3/h	230000
3	入口煙氣溫度	℃	145
4	入口煙氣粉塵濃度	g/Nm3	≤50
5	出口煙氣粉塵濃度	mg/Nm3	≤20
6	設計除塵效率	%	>99.9
7	本體漏風率	%	≤2
8	本體阻力	Pa	≤1400

130t/h鍋爐配套電袋除塵器設備型號：DB80-4600

序號	名稱	單位	數量
1	鍋爐配套電袋除塵器數量	臺	1
2	入口煙氣處理量	m3/h	280000
3	入口煙氣溫度	℃	145
4	入口煙氣粉塵濃度	g/Nm3	≤10
5	出口煙氣粉塵濃度	mg/Nm3	≤15
6	設計除塵效率	%	>99.7
7	本體漏風率	%	≤2
8	本體阻力	Pa	≤1200

150t/h鍋爐配套電袋除塵器設備型號：DB106-6600

序號	名稱	單位	數量
1	鍋爐配套電袋除塵器數量	臺	1
2	入口煙氣處理量	m3/h	350000
3	入口煙氣溫度	℃	140
4	入口煙氣粉塵濃度	g/Nm3	≤44.6
5	出口煙氣粉塵濃度	mg/Nm3	≤10
6	設計除塵效率	%	>99.93
7	本體漏風率	%	≤2
8	本體阻力	Pa	≤1200

190t/h鍋爐K套電袋除塵器設備型號：DB104-5450

序號	名稱	單位	數量
1	鍋爐配套電袋除塵器數量	臺	1
2	入口煙氣處理量	m3/h	313859
3	入口煙氣溫度	℃	135
4	入口煙氣粉塵濃度	g/Nm3	≤70
5	出口煙氣粉塵濃度	mg/Nm3	≤15
6	設計除塵效率	%	>99.96
7	本體漏風率	%	≤2
8	本體阻力	Pa	≤1400

280t/h鍋爐K套電袋除塵器設備型號：DB152-9800

序號	名稱	單位	數量
1	鍋爐配套電袋除塵器數量	臺	1
2	入口煙氣處理量	m3/h	561000
3	入口煙氣溫度	℃	140
4	入口煙氣粉塵濃度	g/Nm3	≤87
5	出口煙氣粉塵濃度	mg/Nm3	≤20
6	設計除塵效率	%	>99.98
7	本體漏風率	%	≤2
8	本體阻力	Pa	≤1500

300t/h鍋爐配套電袋除塵器設備型號：DB183-VI000

序號	名稱	單位	數量
i	鍋爐配套電袋除塵器數量	臺	1
2	入口煙氣處理量	m3/h	596900
3	入口煙氣溫度	℃	155
4	入口煙氣粉塵濃度	g/Nm3	≤53
5	出口煙氣粉塵濃度	mg/Nm3	≤10
6	設計除塵效率	%	>99.96
7	本體漏風率	%	≤2
8	本體阻力	Pa	≤1300
