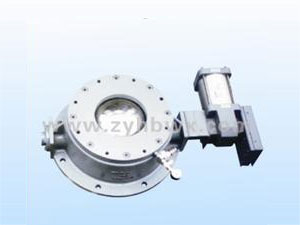

ZY進料閥E型（圓頂閥） 氣動進料閥（圓頂閥）是一氣體輸送固體物料的開關器，起到開通和隔斷管道空間的作用。它適用于通過松散的。干燥、非粘性的、可流動的固體物料的密封輸送系統，特別適用于火電廠的灰渣處理系統。圓頂閥的關斷是由一個球形閥芯和一個充氣的橡膠密封圈來實現的，而開與關有事在無壓力狀態下進行的，實現了兩者無接觸移位。

圓頂閥閥芯根據使用場合的不同，采用不同材料，表面進行不同硬化處理方式，利用閥芯光滑堅硬的表面，可保證與橡膠密封圈良好的緊密接觸以保證密封的可靠。橡膠密封圈采用特種橡膠制成，具有耐高溫、耐腐蝕、耐磨損、耐老化等特點，使用壽命長。閥門開啟時，料口全流通無阻擋。

該閥適用介質：氣體、液體、半流體及固體粉末。

工作原理：

圓頂閥閥芯是一個球面圓頂，圓頂閥在開關過程中，閥芯與橡膠密封圈間保持有約0.2～0.4㎜的間隙，使閥芯與橡膠密封圈可以以無接觸的方式運動，目的是使閥芯與橡膠密封圈之間不產生摩擦，減少磨損。圓頂閥的氣動執行元件為雙作用直線氣缸，通過轉臂驅動圓頂閥閥芯轉動。當圓頂閥處于關閉狀態時，橡膠密封圈充氣，膨脹緊緊地壓在球面圓頂閥芯上，從而形成一個非?？煽康拿芊猸h(huán)帶，阻止了管道內物料流動。

閥門的工作過程為：關閉（密封圈充氣）關閉（密封圈排氣）閥芯轉動全開（密封圈不充氣）閥芯轉動關閉（密封圈不充氣）關閉（密封圈充氣），完成一個循環。

常態：閥芯處于關閉位置時，轉臂上的調整螺釘壓在二位三通機動滑閥的頂桿，氣源對密封圈供氣，壓力顯示出作用在密封圈上的壓力。

打開狀態：直線氣缸開始動作的瞬間，轉臂上的調整螺釘脫離二位三通機動滑閥的頂桿，其密封圈內的氣從二位三通機動滑閥的排氣孔排出，此時閥芯開始轉動，在轉動過程中，閥芯與密封圈之間不接觸。

關閉狀態：在關閉的指令下，氣缸開始反向作用，閥芯反向轉動，當轉至關閉狀態時，轉臂上的調整螺釘壓住二位三通機動滑閥的頂桿，氣源對密封圈供氣。（關閉到位充氣之間的時間通過調整螺釘來完成。）

主要技術參數
