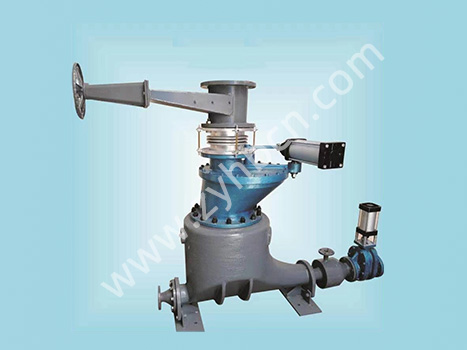

AV輸送泵作為輸送設備主體，主要包括以下部件：AV輸送泵本體、氣動進料閥、氣動出料閥、進氣組件以及配套管路部件等。
（1）AV輸送泵進料閥：
系統設計時，在AV輸送泵上部進料口處設置1只氣動進料閥（旋轉閥），該進料閥采用DN200氣動旋轉閥。該閥具有密封性能好、耐磨性強、耐高溫、開關無卡瑟現象、無卡灰或積灰現象、使用壽命長等特點。
a.產品特點：
氣動旋轉閥閥門通過旋轉軸帶動閥板運動，使得閥門開關動作時的運動力為旋轉運動。氣動執行機構的活塞桿、密封填料不與介質直接接觸，延長了氣動執行機構的使用壽命。軸密封處物料無外漏。閥體采用精密鑄鋼件，密封填料采用耐磨耐高溫氟橡膠密封件，閥板與閥座間密封面采用耐磨硬質合金材料，表面光滑，硬度60~70HRC。
AV輸送泵作為輸送設備主體，主要包括以下部件：AV輸送泵本體、氣動進料閥、氣動出料閥、進氣組件以及配套管路部件等。
（1）AV輸送泵進料閥：

系統設計時，在AV輸送泵上部進料口處設置1只氣動進料閥（旋轉閥），該進料閥采用DN200氣動旋轉閥。該閥具有密封性能好、耐磨性強、耐高溫、開關無卡瑟現象、無卡灰或積灰現象、使用壽命長等特點。
a.產品特點：

氣動旋轉閥閥門通過旋轉軸帶動閥板運動，使得閥門開關動作時的運動力為旋轉運動。氣動執行機構的活塞桿、密封填料不與介質直接接觸，延長了氣動執行機構的使用壽命。軸密封處物料無外漏。閥體采用精密鑄鋼件，密封填料采用耐磨耐高溫氟橡膠密封件，閥板與閥座間密封面采用耐磨硬質合金材料，表面光滑，硬度60~70HRC。
b.工作原理：

氣動執行機構通過轉軸和擺臂使得閥板轉動，閥板與密封面之間加載螺旋壓縮彈簧，彈簧力始終使閥板密封面與密封環面緊密貼合，且又允許閥板在垂直方向移動，從而有助于補償閥門零部件的熱脹冷縮，并能克眼任何背壓變化對密封的影響，還能防止顆粒狀介質進入密封面之間。閥板密封面對密封環面在切線方向上的摩擦力之差使得閥板能在啟閉過程中產生自轉，此特性使得密封面之間會產生研磨、拋光作用。所有的這些特點，使得這種閥門具有超長的使用壽命，為您的系統安全運行提供了可靠的保證。
c.技術參數：
● 公稱通徑：DN200
● 公稱壓力：1.0—1.6MPa
● 氣動執行器工作壓力：0.3—0.6MPa
● 溫度：≤200℃
● 介質：粉煤灰、灰渣、石灰石粉、白灰粉、蘭炭粉、固體顆粒、氣體。
（2）AV輸送泵（灰槽泵）出料閥：

系統設計時，在每套除塵器設置1臺氣動出料閥，該閥門選用氣動雙閘板出料閥。該閥具有密封性能好、耐磨性強、耐高溫、啟動負荷小、無卡灰或積灰現象、使用壽命長等特點。

a.產品特點：
本閥門為雙閘板閥，關閉后任何方向全部密封。閥體采用精密鑄件，密封填料采用耐磨耐高溫氟橡膠密封組件，閥板與閥座間密封面采用耐磨硬質合金材料或耐磨增韌結構陶瓷，表面光滑，硬度可達60~70HRC。
b.工作原理：
當氣源從上進氣口通入時，閥桿帶動閥板向下運動，閥門關閉。當氣源從下進氣口通入時，閥桿帶動閥板向上運動，閥門開啟。閥板與閥座之間加載彈簧，彈簧彈力始終使閥板壓向閥座保證閥門的密封性，又容許閥板在垂直上下方向移動，這有助于補償閥門零件的熱脹冷縮，并能克服任何背壓變化對密封的影響與防止顆粒介質進入兩密封面之間。在啟閉過程中，閥板能產生自轉，使得密封面之間產生研磨、拋光作用，而且由于閥體對通道偏心，在開啟排卸物料時，會產生渦流，形成的物料旋渦會自行清掃閥門內腔。
c. 技術參數：
●公稱通徑：按系統定制
●公稱壓力：1.0-1.6MPa
●氣動執行器工作壓力：0.4-1.0MPa
●溫度：200℃
●介質：粉煤灰、灰渣、石灰石粉、白灰粉、蘭炭粉、固體顆粒、氣體。
（3）進氣組件及助吹裝置：

系統設計時，每組AV輸送泵輸送系統設置1套進氣組件以及1套助吹裝置，進氣組件及助吹裝置均包括手動球閥、氣控閥、調壓閥以及止回閥等。

氣動執行機構通過轉軸和擺臂使得閥板轉動，閥板與密封面之間加載螺旋壓縮彈簧，彈簧力始終使閥板密封面與密封環面緊密貼合，且又允許閥板在垂直方向移動，從而有助于補償閥門零部件的熱脹冷縮，并能克眼任何背壓變化對密封的影響，還能防止顆粒狀介質進入密封面之間。閥板密封面對密封環面在切線方向上的摩擦力之差使得閥板能在啟閉過程中產生自轉，此特性使得密封面之間會產生研磨、拋光作用。所有的這些特點，使得這種閥門具有超長的使用壽命，為您的系統安全運行提供了可靠的保證。
c.技術參數：
● 公稱通徑：DN200
● 公稱壓力：1.0—1.6MPa
● 氣動執行器工作壓力：0.3—0.6MPa
● 溫度：≤200℃
● 介質：粉煤灰、灰渣、石灰石粉、白灰粉、蘭炭粉、固體顆粒、氣體。
（2）AV輸送泵（灰槽泵）出料閥：
系統設計時，在每套除塵器設置1臺氣動出料閥，該閥門選用氣動雙閘板出料閥。該閥具有密封性能好、耐磨性強、耐高溫、啟動負荷小、無卡灰或積灰現象、使用壽命長等特點。

a.產品特點：

本閥門為雙閘板閥，關閉后任何方向全部密封。閥體采用精密鑄件，密封填料采用耐磨耐高溫氟橡膠密封組件，閥板與閥座間密封面采用耐磨硬質合金材料或耐磨增韌結構陶瓷，表面光滑，硬度可達60~70HRC。
b.工作原理：

當氣源從上進氣口通入時，閥桿帶動閥板向下運動，閥門關閉。當氣源從下進氣口通入時，閥桿帶動閥板向上運動，閥門開啟。閥板與閥座之間加載彈簧，彈簧彈力始終使閥板壓向閥座保證閥門的密封性，又容許閥板在垂直上下方向移動，這有助于補償閥門零件的熱脹冷縮，并能克服任何背壓變化對密封的影響與防止顆粒介質進入兩密封面之間。在啟閉過程中，閥板能產生自轉，使得密封面之間產生研磨、拋光作用，而且由于閥體對通道偏心，在開啟排卸物料時，會產生渦流，形成的物料旋渦會自行清掃閥門內腔。
c. 技術參數：
●公稱通徑：按系統定制
●公稱壓力：1.0-1.6MPa
●氣動執行器工作壓力：0.4-1.0MPa
●溫度：200℃
●介質：粉煤灰、灰渣、石灰石粉、白灰粉、蘭炭粉、固體顆粒、氣體。
（3）進氣組件及助吹裝置：
系統設計時，每組AV輸送泵輸送系統設置1套進氣組件以及1套助吹裝置，進氣組件及助吹裝置均包括手動球閥、氣控閥、調壓閥以及止回閥等。

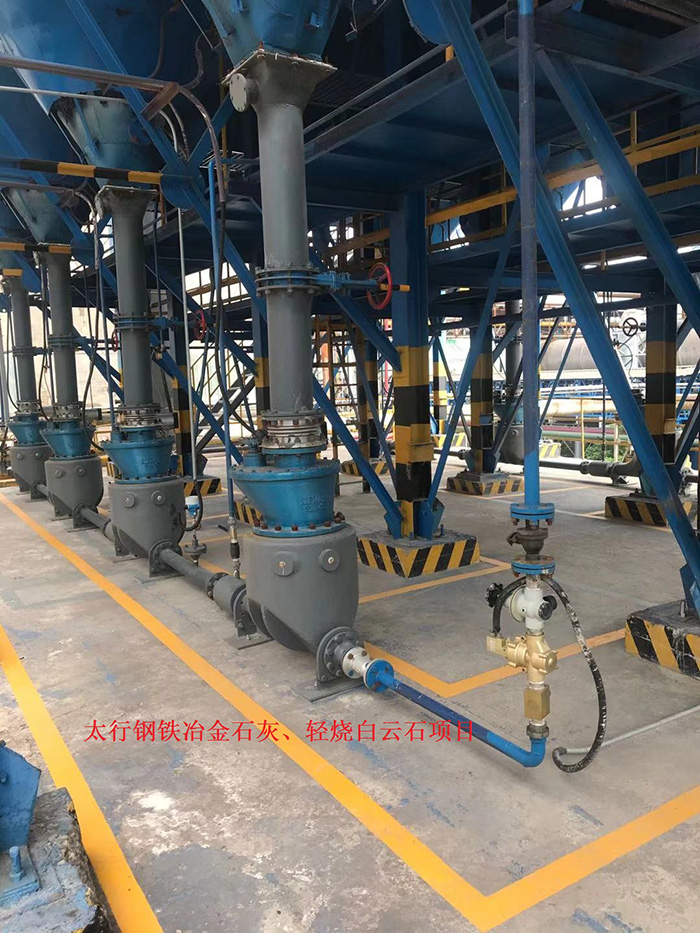

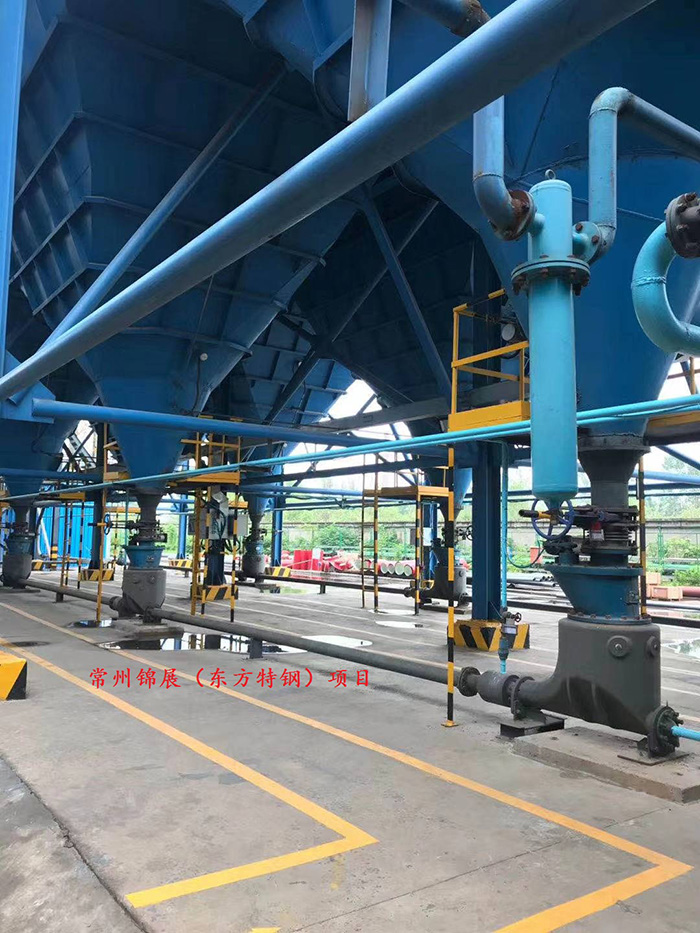

實際案例：
